固安JG高强化学螺栓，是用于钢结构固定，幕墙结构、安装机器基座的理想选择，为您提供全新的锚固方法，该产品是本公司自行研制的一种快速固化的新型的玻璃管锚固剂，产品综合性能达到国外同类进口产品的指标。已被广泛应用于建筑外墙大理石干挂，玻璃幕墙安装，快速安装机器设备，电梯等，使用方便、性能可靠，具有施工工艺先进、施工效率高、不浪费等优点。
JG化学螺栓产品性能
1、化学胶管双组份：锚固专用树脂，石英颗粒+固化剂；
2、玻璃管封闭包装便于目测管剂质量，玻璃粉碎后充当细骨料——石英沙；
3、抗酸碱、抗热、防火、温度敏感度低；
4、与混凝土的亲和力好，相当于预埋效果；
5、对基材无膨胀挤压应力，适用于重菏及各种震动荷载；
6、安装间距和边距要求较小；
7、安装快捷，迅速凝固，不影响施工进度；
8、施工温度范围广，从-5℃-+40℃；
9、常温下储存期为12个月。

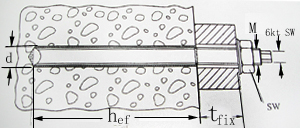

JG化学螺栓安装数据:
| 化学胶管 |
化学螺杆 |
钻孔直径 |
钻孔深度
锚固深度 |
最大锚固厚度 |
| |
5.8级镀锌钢/A4不锈钢 |
d |
hef |
tfix |
| 型号 |
型号 |
mm |
mm |
mm |
| RM8 |
RM8X110 |
10 |
80 |
13 |
| RM10 |
RM10X130 |
12 |
90 |
20 |
| RM12 |
RM12X160 |
14 |
110 |
25 |
| RM16 |
RM16X190 |
18 |
125 |
35 |
| RM20 |
RM20X260 |
25 |
170 |
65 |
| RM24 |
RM24X300 |
28 |
210 |
65 |
| RM30 |
RM30X380 |
35 |
280 |
65 |
|
|
单个螺栓平均破坏荷载：(单位：KN)
| 高强化学螺栓R |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M30 |
| 拉力 |
C30砼 |
5.8级镀钢 |
19 |
30.2 |
43.8 |
70.9 |
127.4 |
183.6 |
245.6 |
| |
|
A4不锈钢 |
23.7 |
35.3 |
57.9 |
70.9 |
131.1 |
183.6 |
-- |
| 剪力 |
C30砼 |
5.8级镀钢 |
11.4 |
18.1 |
26.3 |
49.0 |
76.4 |
183.6 |
175.0 |
| |
|
A4不锈钢 |
15.4 |
24.4 |
35.4 |
65.9 |
102.9 |
183.6 |
-- |
|
单个螺栓设计荷载：(单位：KN)
| 高强化学锚栓
R |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M30 |
| 拉力 |
C30砼 |
5.8级镀钢 |
7.4 |
12.8 |
19.8 |
28.9 |
52.4 |
75.2 |
122.0 |
| |
|
A4不锈钢 |
7.4 |
12.8 |
19.8 |
28.9 |
52.4 |
75.2 |
-- |
| 剪力 |
C30砼 |
5.8级镀钢 |
7.7 |
12.6 |
18.3 |
34.6 |
53.5 |
76.3 |
202.1 |
| |
|
A4不锈钢 |
8.3 |
13.1 |
19.0 |
35.3 |
55.2 |
44.2 |
-- |
|
注：有关螺栓安装的间距和边距，基材料厚度，混凝土强度对拉力和剪力的影响等相关技术细节请与固安公司销售服务部联系。
操作性能参数:
| 基本温度（℃） |
30 |
25 |
10 |
5 |
0 |
-5 |
| 凝胶时间（分钟） |
8 |
15 |
20 |
30 |
60 |
100 |
| 固化时间（分钟） |
20 |
30 |
40 |
60 |
200 |
300 |
|
|
|
施工程序:
| |
 |
 |
 |
| 1、钻孔 |
2、压缩空气钻孔 |
3、置入药剂玻璃管 |
 |
 |
 |
| 4、用低速电钻将螺杆旋入锚孔 |
5、凝胶过程切勿动摇 |
6、待药剂完全硬化后，即可固定物体 |
|
施工说明:
1、凿孔：用冲击钻打出上表规定的直径和浓度的孔；
2、清灰：用压缩空气吹去锚固孔内的浮灰，必要时可用丙酮清洗；
3、装胶：按上图直接塞入锚孔内即可；
4、锚固：把专用金栓用专用夹具固定在电钻上用低转速将螺杆旋入锚孔内，使得药剂充分混合均匀，调整到规定位置，停止旋转退也电钻，摁平锚孔孔口余的锚固剂，
5、养护：养护期至少不小于1小时，养护期内切勿摇动金属杆。
6、施工注意事项：施工时请带上手套及劳动保护眼镜。
